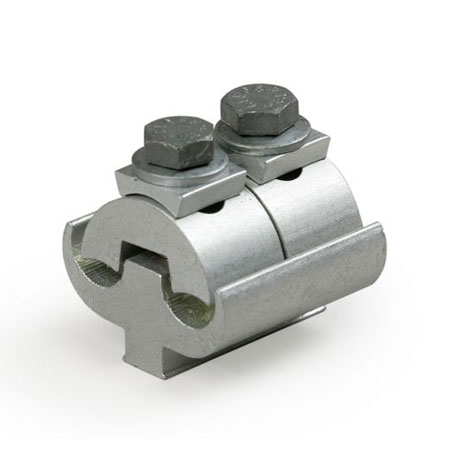

CO 50.11

كانكتور سر خط (سیم به سیم)

کد CO 50.11
نام كانكتور سر خط (سیم به سیم)
مخصوص سر خط هادی‌های روکش‌دار و ارتباط بین سیم‌ها
توضیحات این کانکتور دارای دو سطح موازی شیاردار مطابق با سطح مقطع سیم‌ها می‌باشد که جهت ارتباط و اتصال الکتریکی به کار می‌رود. برای جلوگیری از نفوذ آب و اتصالی‌های لحظه‌ای و همچنین بالا بردن قابلیت اطمینان و پایداری شبکه می‌بایست از کاور BO 75 کرد.
فایل کاتالوگ

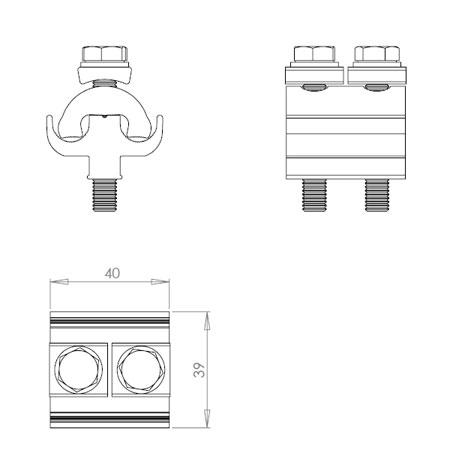

ابعاد

وزن: 0.15 kg

مقادیر الکتریکی:

ولتاژ اسمی (Un): 12 … 36 kV
سطح مقطع هادی‌های: Al 16-70 mm²

مشخصات

استفاده: این کانکتور دارای دو سطح موازی شیاردار مطابق با سطح مقطع سیم‌ها می‌باشد که جهت ارتباط و اتصال الکتریکی به کار می‌رود.
ساختار: بدنه این کانکتور ساخته شده از آلیاژ آلومینیوم 6082 و عملیات T6 بوده که ضمن داشتن خواص الکتریکی بسیار مناسب دچار خستگی مکانیکی و بروز اتصالی سست در طول مدت بهره‌برداری نمی‌شود.
اجزامواد
بدنه آلومینیوم آلیاژی مقاوم در مقابل خوردگی
پیچ‌ها آبکاری داکرومات
نحوه نصب: ابتدا پیچ‌های كانكتور را شل نموده تا دهانه آن باز شود. هادی بدون روکش را در قسمت بدون دندانه كانكتور به صورت موازی قرار داده و پیچ‌ها را همزمان با نیروی گشتاوری حک شده بر روی کانکتور سفت می‌نماییم. نهایتاً کاور را بر روی آن قرار می‌دهیم.
نشانه‌گذاری: CO 50.11
