CO 50.21

کانکتورها

کد CO 50.21

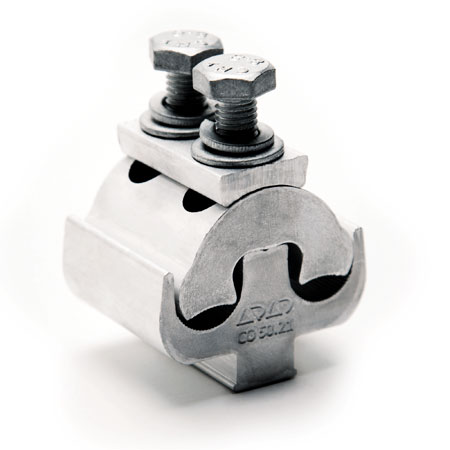

نام كانكتور سر خط (سیم به سیم)
مخصوص سر خط هادی‌های روکش‌دار و ارتباط بین سیم‌ها
توضیحات این کانکتور داراى دو سطح موازى شیاردار مطابق با سطح مقطع سیم‌ها مى باشد که جهت ارتباط و اتصال الکتریکى در کابل هاى فاصله‌دار به کار مى رود. براى جلوگیرى از نفوذ آب، اتصالى هاى لحظه اى و همچنین بالا بردن قابلیت اطمینان و پایدارى شبکه مى بایست از کاور استفاده کرد.
فایل کاتالوگ

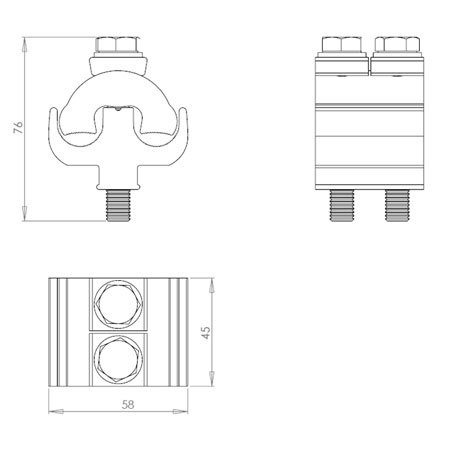

ابعاد

وزن: 0.37 kg

مقادیر الکتریکی

ولتاژ اسمی (Un): 12 … 36 kV
سطح مقطع هادی‌های: Al 50-240 mm²

مشخصات

استفاده: این کانکتور دارای دو سطح موازی شیاردار مطابق با سطح مقطع سیم‌ها می‌باشد که جهت ارتباط و اتصال الکتریکی به کار می‌رود.
ساختار: بدنه این کانکتور ساخته شده از آلیاژ آلومینیوم 6082 و عملیات T6 بوده که ضمن داشتن خواص الکتریکی بسیار مناسب دچار خستگی مکانیکی و بروز اتصالی سست در طول مدت بهره‌برداری نمی‌شود.
اجزامواد
بدنه آلومینیوم آلیاژی مقاوم در مقابل خوردگی
پیچ‌ها آبکاری داکرومات
واشرها آبکاری داکرومات
نحوه نصب: ابتدا پیچ‌هاى کانکتور را شل نموده تا دهانه آن باز شود. روکش کابل را برداشته و در دهانه کانکتور به صورت موازى قرار مى دهیم. حال پیچ‌ها را همزمان با نیروى گشتاور حک شده بر روى کانکتور سفت مى نماییم. نهایتاً کاور را بر روى آن قرار مى دهیم.
نشانه‌گذاری: CO 50.21
